Čerpadlová skupina DN25 so skrutkovým pripojením & rozvodnou tyčou

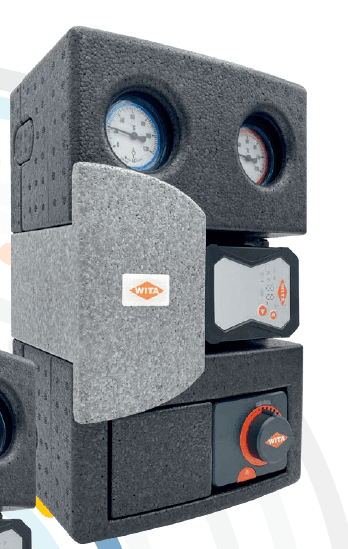

Čerpadlová skupina WITA DN 25 s 3-cestným miešačom, pohonom a vysokoúčinným čerpadlom

Prehľad produktu

Čerpadlová skupina WITA DN 25 je kompaktné a výkonné riešenie pre zmiešané vykurovacie okruhy v bytových a komerčných budovách. Kombinuje 3-cestný T-zmiešavač s obtokom a pohon SM. W05 ako aj vysokoúčinné čerpadlo WITA a je možné ho namontovať s prietokom vľavo alebo vpravo.

Výkonnostné funkcie

Vysokokvalitné materiály ako oceľ a mosadz, ako aj tesnenia z PTFE a EPDM zaručujú odolnosť a spoľahlivosť. Dĺžka čerpadla je 180 mm, hodnota Kvs je 5,4 m³/h; prevádzkový tlak do 6 barov a prevádzková teplota do 110 °C sú určené pre náročné aplikácie.

Komponenty a vybavenie

Rozsah dodávky zahŕňa 3-cestný zmiešavač s obtokom, pohon SM. W05, vysokoúčinné čerpadlo, dva centrálne umiestnené guľové ventily s integrovanými teplomermi (0–120 °C), oceľová dištančná vložka s kataforéznym náterom a izolácia EPP.

Oblasti použitia

Táto čerpacia jednotka je ideálna pre zmiešané vykurovacie okruhy, najmä v podlahových vykurovacích systémoch alebo systémoch s viacerými radiátormi. Vďaka modulárnej konštrukcii je rovnako vhodná pre rodinné domy, bytové domy aj komerčné aplikácie.

Energetická účinnosť

Vysokoúčinné čerpadlo WITA znižuje spotrebu energie a pracuje obzvlášť ticho. V spojení s pohonom a presným zmiešavacím ventilom je teplota vykurovacej vody optimálne regulovaná, čo zvyšuje komfort a znižuje prevádzkové náklady.

Inštalácia a montáž

Kompaktná konštrukcia a možnosť montáže prívodného potrubia vpravo alebo vľavo uľahčujú inštaláciu v stiesnených kotolniach. Izolácia EPP znižuje tepelné straty a zjednodušuje dodatočnú montáž existujúcich systémov.

Technické špecifikácie (výňatok)

Horné/dolné pripojenie: 1". Dĺžka čerpadla: 180 mm (R 6/4" Materiály: Oceľ, mosadz, EPP izolácia. Tesniaci materiál: PTFE, EPDM. Zobrazenie teploty: 0–120 °C. Max. prevádzková teplota: 110 °C. Max. prevádzkový tlak: 6 bar. Kvs: 5,4 m³/h.

Rozsah dodávky

Kompletná zostava čerpadla, návod na obsluhu, návod na inštaláciu. Sada skrutiek je k dispozícii ako voliteľná výbava.

Záver

Čerpadlová skupina WITA DN 25 je premyslene navrhnuté a robustné riešenie pre moderné vykurovacie okruhy: efektívne, energeticky úsporné a ľahko sa inštaluje. Ponúka profesionálne funkcie a odolnú kvalitu pre širokú škálu vykurovacích požiadaviek.

Rozdeľovače vykurovacích okruhov Sunex – varianty pre 2 a 3 okruhy (DN20/DN25)

Prehľad produktu

Rozdeľovač vykurovacích okruhov Sunex spoľahlivo rozdeľuje vykurovaciu vodu do dvoch alebo troch nezávislých okruhov a je vhodný pre podlahové vykurovanie aj radiátory. Je dostupný v niekoľkých prevedeniach (DN20, DN25, s vonkajším závitom).

Oblasti použitia

Ideálne pre novostavby a modernizácie: Rozdeľovač optimalizuje rozloženie tepla v obytných a komerčných budovách. V zmiešaných systémoch s rôznymi teplotami prívodu zaisťuje presnú reguláciu a konzistentný komfort.

Konštrukcia a materiály

Robustné oceľové telo a mosadzné matice odolné voči korózii zaručujú dlhú životnosť. 30 mm hrubá EPP izolácia znižuje tepelné straty a zvyšuje účinnosť; upevnenie M8 umožňuje bezpečnú inštaláciu na stenu.

Technické špecifikácie a výkon

Maximálna prevádzková teplota: 110 °C, Maximálny prevádzkový tlak: 6 bar. Rozsah výkonu do 54 kW (v závislosti od modelu, ΔT = 20 K). Maximálne prietoky: do 2,3 m³/h pre DN25, do 1,2 m³/h pre DN20. Rozmery a hmotnosť sa líšia v závislosti od modelu.

Montáž a pripojenie

Jasne označené pripojenia kotla a vykurovacieho okruhu zjednodušujú inštaláciu. Dostupné možnosti pripojenia zahŕňajú vonkajší a vnútorný závit. 1" alebo 5/4"/6/4" Rozmery. Dodávaný montážny materiál umožňuje rýchlu inštaláciu a dobrý prístup pre údržbu.

Výhody na prvý pohľad

Rozdeľovač Sunex kombinuje robustnú konštrukciu s účinnou tepelnou izoláciou a flexibilnými možnosťami pripojenia. Znižuje energetické straty, zjednodušuje inštaláciu a údržbu a je škálovateľný pre rôzne výkonnostné požiadavky.

Technické špecifikácie (výber)

DN20 2-okruhový: 193 x 137 x 552 mm, hmotnosť cca 5,76 kg, max. výkon 29 kW, max. prietok 1,2 m³/h, pripojenie na strane kotla 1" AG, strana vykurovacieho okruhu 1" IG.

DN25 2/3 okruhy: 193 x 137/140 x 552/862 mm, hmotnosť 6,05–8,49 kg, max. výkon 54 kW, max. prietok 2,3 m³/h, pripojenie na strane kotla 5/4" AG, vykurovací okruh strana 6/4" IG alebo 1" IG.

Záver

Rozdeľovač vykurovacieho okruhu Sunex je spoľahlivou voľbou pre efektívnu distribúciu tepla v moderných vykurovacích systémoch. Flexibilné možnosti, robustné materiály a praktická izolácia z neho robia vhodný doplnok pre novostavby aj rekonštrukcie.
