Tagasipesu filter rõhualandajaga SYR

Tagasipesufilter rõhureduktoriga SYR

Tagasipesufilter SYR DN 20

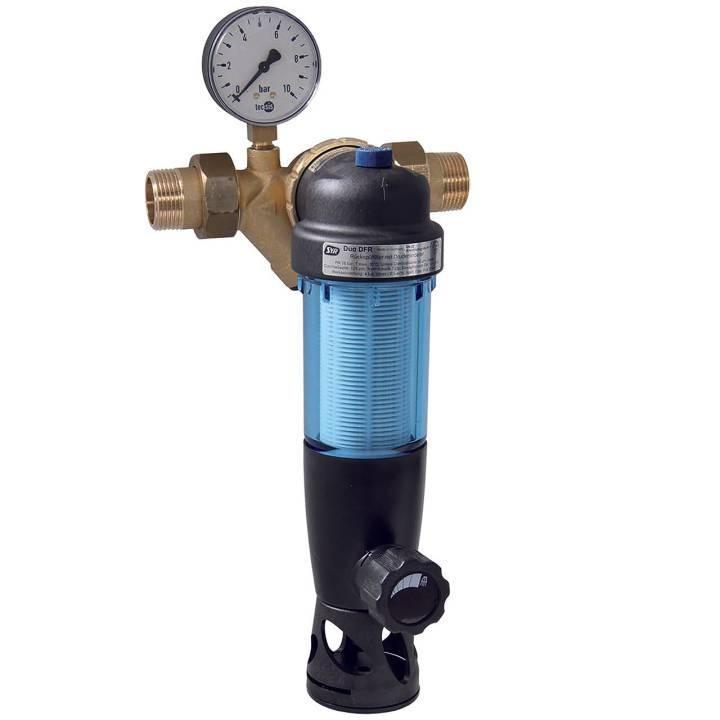

SYR DUO DFR, tagasipesufilter rõhureduktori ja manomeetriga. Väljundrõhku saab reguleerida vahemikus 1,5 kuni 6 baari. Tehase eelseadistus 4 baarile.
Tagasivoolufilter täielikult pööratava ühendusäärikuga. DIN-DVGW sertifikaadiga, heliisolatsioon testitud 1. klassis.

Duo FR on SYR-filtrite seeria algtaseme filter. Seda kasutatakse joogiveepaigaldiste filtriliitmikuna vastavalt standardile DIN 1988. Paigaldamine toimub täielikult pööratava, integreeritud ühendusääriku abil. Duo FR töötab igas paigaldusasendis. Tänu oma väga kompaktsele disainile sobib see ka üksikute seadmete (nõudepesumasinad, veesoojendid jne) kaitsmiseks.

Duo FR on käsitsi tagapesufilter, mille ühendussuurus on DN 20. Kaskaadikujuline filtrielement on valmistatud plastikust.

Tagasivoolufiltri rakendusala

Duo DFR on SYR filtrite seeria algtaseme filter. Seda kasutatakse joogiveesüsteemide filtriliitmikuna vastavalt standardile DIN 1988. Paigaldamine toimub täielikult pööratava, integreeritud ühendusääriku abil. Duo DFR töötab igas paigaldusasendis. Tänu oma väga kompaktsele disainile sobib see ka üksikute seadmete (nõudepesumasinad, veesoojendid jne) kaitsmiseks.

hukkamine

Duo DFR on käsitsi juhitav tagasipesufilter, mis on saadaval ühendussuurustega DN 20 - DN 25. Integreeritud rõhualandaja kaitseb paigaldist liiga kõrge rõhu ja rõhukõikumiste eest. Kaskaadikujuline filtrielement on valmistatud plastikust.

Materjalid

Filtrikauss on valmistatud löögikindlast plastist ja filtrielement on samuti plastikust. Kasutatavad rõngastihendid on valmistatud asbestivabast kiust. Kõik kasutatud materjalid vastavad tunnustatud inseneristandarditele. Veega kokkupuutuvad plastosad ja elastomeerid vastavad Saksamaa Liitvabariigi Terviseameti KTW soovitustele.

Paigaldamine

DIN 1988 nõuab üldiselt joogiveesüsteemidesse filtrite paigaldamist korrosioonikaitseks. Tsentraalsel kasutamisel kogu maja veefiltrina tuleks Duo DFR filter paigaldada kergesti ligipääsetavasse kohta otse veearvesti taha.

Tehnilised andmed:

Töörõhk: min 2 baari, max 16 baari

Töötemperatuur: maks. 30 °C

Paigaldusasend: suvaline, filtri peateljega risti

Keskmine: joogivesi

Läbipääsu laius: alumine: 90 µm, ülemine: 125 µm

Voolukiirus: DN 20: 2,3 m³/h rõhul 1,1 baari Δp

Loomsete kõrvalsaaduste nr: DN 20: P-IX 6738/l

DVGW nr.: NW-9311BR0129

Assamblee

Enne paigaldamist tuleb torustik põhjalikult loputada. Joogiveesüsteemi esmane täitmine tuleb teha filtreeritud veega (DIN 1988, 2. osa). Filter tuleks asetada vertikaalselt oma peateljega. Filter paigaldatakse torustikku pingevabalt, võttes arvesse voolusuunda (nool korpusel).

hooldus

Hooldust näitab filtri ülaosas olev hooldusnäidik. DIN 1988 sätestab aga, et filtrit tuleb vähemalt iga kahe kuu tagant tagasi pesta. Duo DFR-i hooldamiseks pole vaja spetsiaalseid tööriistu. Filtri hooldamiseks avage kuulventiil ja keerake filtri alust kaks kuni kolm pööret vasakule või paremale. Seejärel sulgege kuulventiil uuesti. Veevarustus jätkab filtreeritud vee kasutamist ka tagasipesu ajal. (Filtril on täielikult pööratav ühendusäärik.)
