Schichtenbuffer SPS

Toepassingsgebieden

De Schichtenbuffer SPS is ontworpen voor gebruik in verwarmings-, vastebrandstof- en zonne-energiesystemen, evenals in warmtekrachtkoppelingsinstallaties. Hij zorgt voor een efficiënte temperatuurgelaagdheid en levert op maat bruikbare energie bij verschillende warmtebronnen.

Door de geoptimaliseerde inlaat en retourleiding is de buffer geschikt voor zowel individuele installaties als voor het in serie schakelen van meerdere buffertanks, bijvoorbeeld bij grotere gebouwconcepten of gecombineerde energievoorzieningen.

Materiaal & Constructie

De tank bestaat uit hoogwaardig constructiestaal S235JRG2 volgens DIN 4753 en Euronorm EN 12897. De binnenkant van de tank is onbewerkt, de buitenkant is in de fabriek gegrond en staat op een stabiele standring.

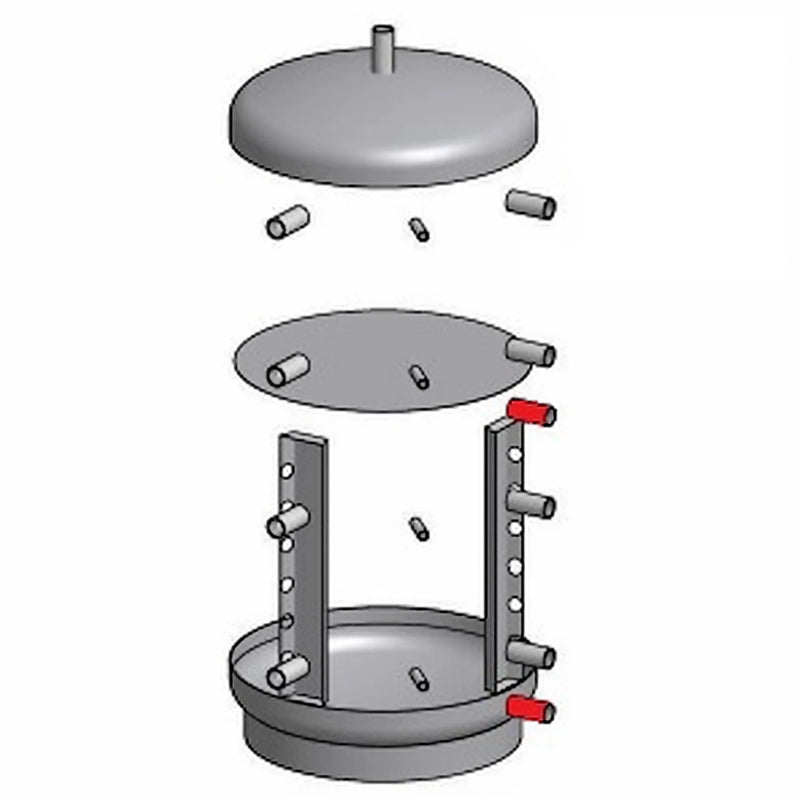

Ter verbetering van de gelaagdheid zijn gelaagdheidsgeleidingskanalen en een ingelaste gelaagdheidsscheidingsplaat geïntegreerd. De flenzen zijn onder een hoek van 90° geplaatst, wat de montage en de onderlinge verbinding van meerdere buffers vereenvoudigt.

Technische kenmerken

De buffer is ontworpen voor een maximale bedrijfsdruk van 5 bar en beschikt over twee flenzen voor elektrische verwarmingspatronen. Verdere aansluitingen zijn zo geplaatst dat retourstromen optimaal worden geleid en de temperatuurgelaagdheid behouden blijft.

De constructie vermindert thermische menging en maakt daardoor een hoog bruikbaarheidspercentage van de opgeslagen warmte over verschillende temperatuurzones heen mogelijk.

Isolatievarianten

Voor de SPS-buffer zijn verschillende isolatie-opties beschikbaar: 100 mm STS EPS (efficiëntieklasse C), 130 mm STS EPS AirPor® (efficiëntieklasse B) of 150 mm PU-superhardschuim (efficiëntieklasse A) voor tankgroottes van 600 tot 1000 liter. Alle isolaties worden geleverd met een zilvergrijs kunststofomhulsel en een sluitlat.

De isolatie is op maat gemaakt en afneembaar ontworpen om montage en onderhoud te vergemakkelijken. Afhankelijk van de uitvoering kan zo een aanzienlijke vermindering van warmteverliezen worden bereikt.

EPS AirPor® grijs polystyreen schuim

De EPS AirPor® isolatie combineert polystyreen schuim met grafiettoevoeging, waardoor een verbeterde warmtereflectie en lagere warmteverliezen worden gerealiseerd. De uitvoering van 130 mm (110 mm EPS + 20 mm vlies) komt overeen met efficiëntieklasse B, 100 mm (80 mm EPS + 20 mm vlies) met efficiëntieklasse C.

Voordelen zijn tot 30 % verminderde warmteverliezen in vergelijking met conventionele isolatiematerialen, een lichte en snelle montage, 100 % recyclebaarheid en extra bodem- en dekselisolatie. De warmtegeleidingscoëfficiënt volgens DIN EN 12667 bedraagt 0,0316 W/mK; brandklasse volgens DIN 4102: B2.

PU Super-Hardschuimisolatie

De PU-superhardschuimisolatie biedt met een isolatiedikte van 150 mm uitstekende isolatie-eigenschappen en bereikt energie-efficiëntieklasse A. Hij bestaat uit 150 mm polyurethaan gecombineerd met 10 mm polyestervezelvlies en is voorzien van een PS-omhulsel RAL 9006.

Door de vliesbekleding worden convectieverliezen aan de tankwand, deksel en flenzen geminimaliseerd. De isolatie is afneembaar, huidvriendelijk, milieuvriendelijk en eveneens 100 % recyclebaar. Warmtegeleidingscoëfficiënt volgens DIN EN 12667: 0,023 W/mK; brandklasse DIN 4102: B2.

Montage & Installatie

De voorgeïnstalleerde flenzen onder een hoek van 90° maken een eenvoudige en veilige aansluiting op verwarmingscircuits mogelijk, evenals een comfortabele verbinding van meerdere buffers tot batterijpakketten. De standringconstructie vergemakkelijkt de plaatsing ter plaatse.

Dankzij afneembare isolatie en op maat gemaakte sluitlatten is de installatie snel en onderhoudsvriendelijk. Twee flenzen voor elektrische verwarmingspatronen maken het gebruik van aanvullende elektrische naverwarming mogelijk indien nodig.

Voordelen & Bedrijf

De Schichtenbuffer SPS combineert robuuste staalkwaliteit met geavanceerde gelaagdheidstechniek en verschillende isolatie-opties, zodat hij voor verschillende eisen geoptimaliseerd kan worden. Lagere warmteverliezen, verbeterde gelaagdheid en flexibele aansluitmogelijkheden verhogen de efficiëntie en bedrijfsveiligheid.

Al met al biedt de buffer een duurzame, economische oplossing voor energieopslag in moderne warmtevoorzieningssystemen en vergemakkelijkt hij de integratie van hernieuwbare warmtebronnen en de optimalisatie van verbruik en bedrijfskosten.

Leveringsomvang

• Gelaagdheidsbuffer zonder warmtewisselaars naar keuze
• inclusief gekozen isolatie
• Montage- & Bedieningshandleiding
