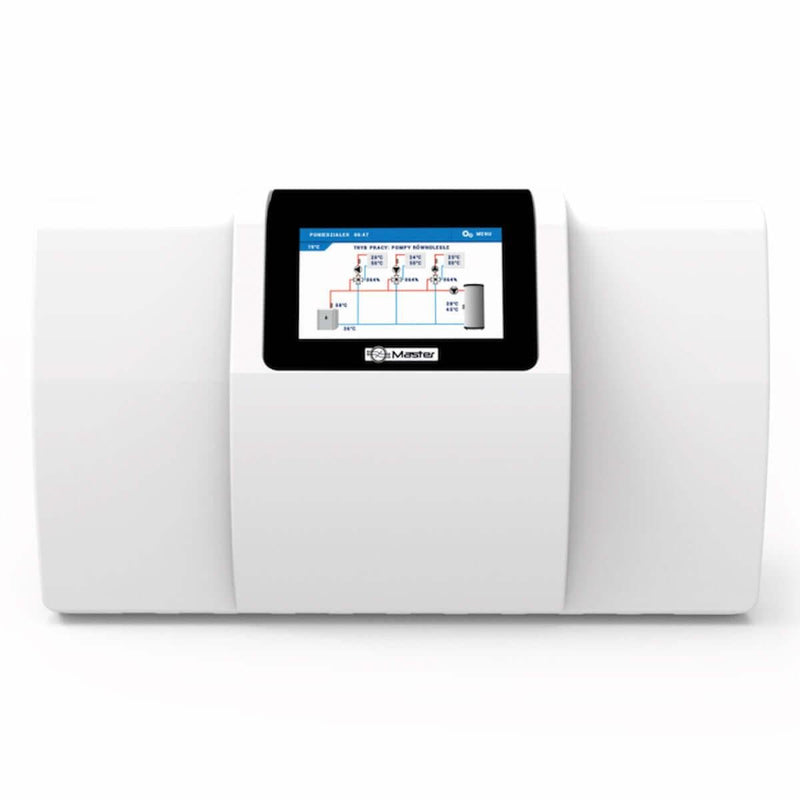

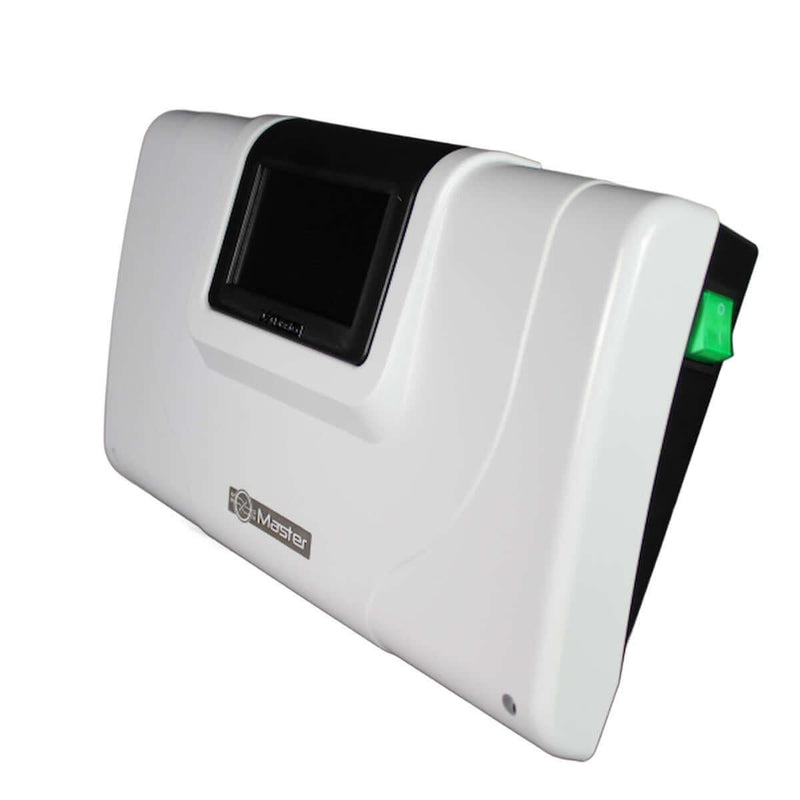

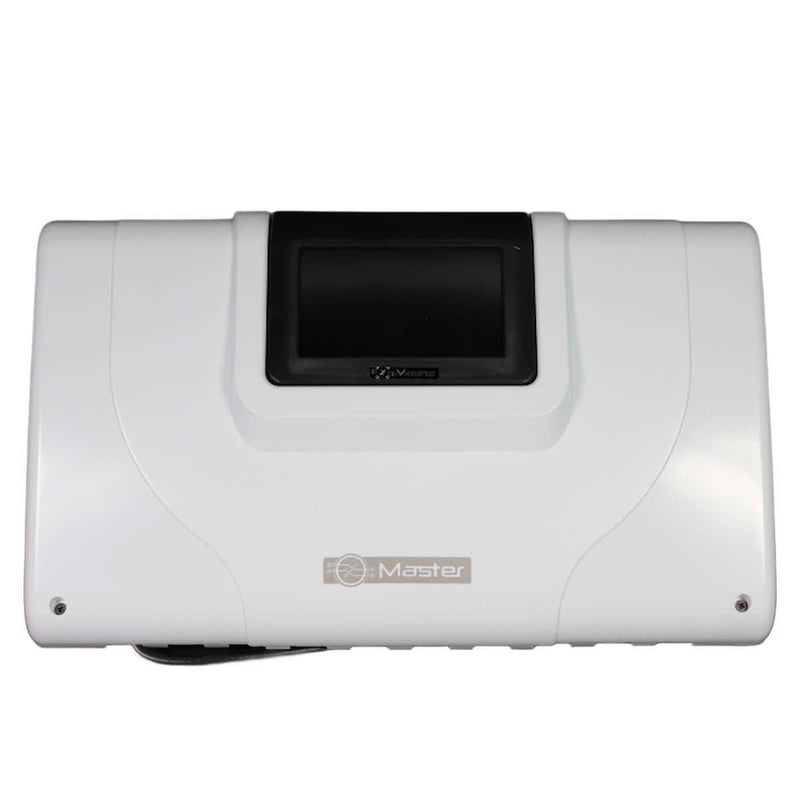

Master V.3 PLUS / EU-i-3 PLUS Open Therm verwarmingsregeling voor 3 gemengde en ongemengde verwarmingscircuits
PLUS-versie met uitgebreide functies (zie hieronder) De nieuwe eModule biedt volledige toegang tot alle instelparameters
Een modern en energiezuinig huis heeft meerdere alternatieve warmtebronnen nodig. Maar om van echte besparingen
om te kunnen spreken, is een uniform systeem voor het beheer ervan vereist. De regelaars voor verwarmingsinstallaties van het bedrijf MASTER
maken een krachtige en efficiënte besturing van een installatie met meerdere warmtebronnen mogelijk (bijv. zonnecollectoren en CV-ketels).
Door deze integratie wordt het energieverbruik verminderd. Het gebruik van besturingsapparaten in de installatie vergemakkelijkt de
Bediening van alle apparaten, bespaart tijd en geld en zorgt voor uitgebreid warmtecomfort.
nieuwste versie ondersteunt nu ook OpenTherm (OT).
OpenTherm (afgekort: OT) is een protocol dat is ontwikkeld voor de regeling van centrale verwarmingssystemen door ruimtetemperatuurregelaars (ruimtethermostaten). OpenTherm is een "point-to-point"-communicatie, waarbij de thermostaat doorgaans de "master" is en de warmteopwekker de "slave". Via multi-point-to-point kunnen meerdere apparaten met elkaar worden verbonden.
OpenTherm is fabrikantonafhankelijk. Een regelaar van fabrikant A kan communiceren met een verwarmingsinstallatie van fabrikant B.
Tussen de thermostaat (master) en de ketel (slave) vindt een digitale, bidirectionele gegevensuitwisseling plaats. Het versturen van statusrapporten en het opvragen van informatie tussen de twee apparaten is mogelijk. De meest gebruikelijke opdracht heeft echter betrekking op de regeling van de keteltemperatuur. Wanneer de ketel de gewenste temperatuuraanvraag ontvangt, begint deze te moduleren (het verwarmingsvermogen te verhogen of te verlagen) om de gewenste temperatuur te bereiken en te behouden. De kamerthermostat berekent voortdurend de keteltemperatuur opnieuw om de kamertemperatuur op de gewenste waarde te houden. Dit leidt tot een hogere energie-efficiëntie.
Kenmerken:
- vloeiende regeling van drie mengkranen
- Regeling van de warmwaterpomp

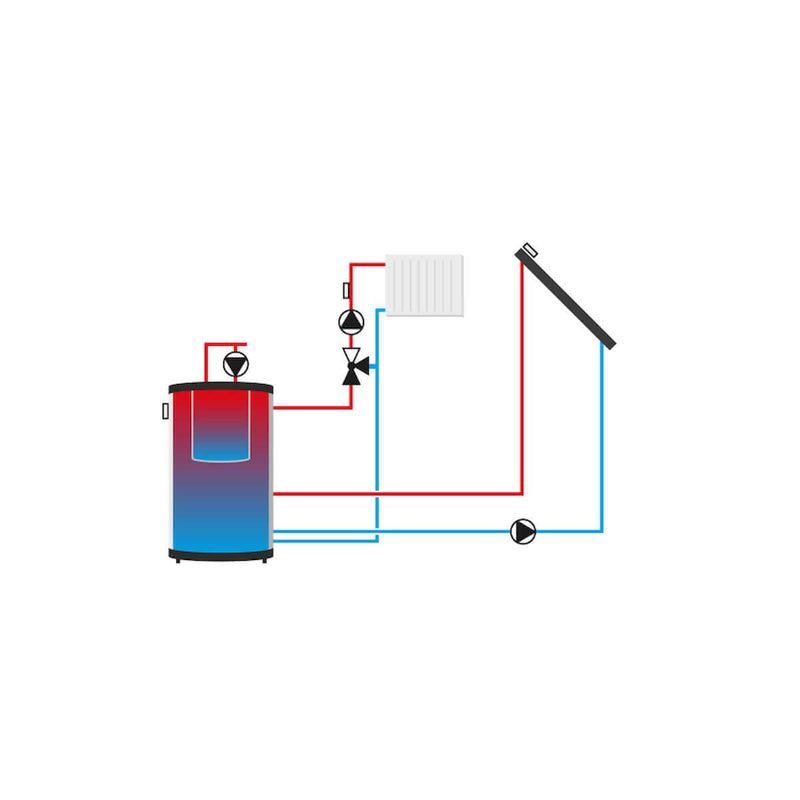

- ondersteunt een zonnepaneel
- Teruglooptemperatuurbeveiliging
- Weer- en weekbesturing
- voordelig by solar-more
- twee geconfigureerde potentiaalvrije uitgangen
- twee geconfigureerde spanningsuitgangen
- twee configureerbare 0-10V uitgangen (PLUS VERSION)
- Zonnepompuitgang met PWM-signaal (PLUS VERSIE)
- Cascade-installatie van 4 warmtegeneratoren (PLUS VERSIE)
- Communicatie van drie tweepunts ruimtethermostaten
- Communicatie met een ruimtethermostaat met RS-communicatie
- Uitbreiding van een module EU-505 of EU-WIFI-RS
- Bediening van twee extra kleppen met behulp van extra modules EU-I-1-M, EU-I-1, EU-i-1 WW
- Bijwerken van de programmaversie via een USB-aansluiting
- OpenTherm (OT)
Technische gegevens:
- Temperatuurbereik van de ketel - van 10 tot 99°C
- Voetbodentemperatuur instelbereik - van 10 tot 50°C
- Instelbereik van de warmwatertemperatuur - 5 tot 80°C
- Netspanning 230V / 50Hz
- Nominale belasting van de uitgangen 0,5A
- Zekering 6,3A
- Temperatuurbestendigheid van de sensoren - van -30 tot 99°C
Uitrusting
- LCD-scherm
- Keteltemperatuursensor
- Voorsprongsensor
- Retourtemperatuursensor
- Zonnesensor
- Buitensensor
- Wandmontage
- Hier worden sensoren van het type KTY 81-210 gebruikt met een diameter van 5mm.
Leveringsomvang:
- Bediening EU-i-3 PLUS
- in totaal 5 sensoren + 1x buitensensor
