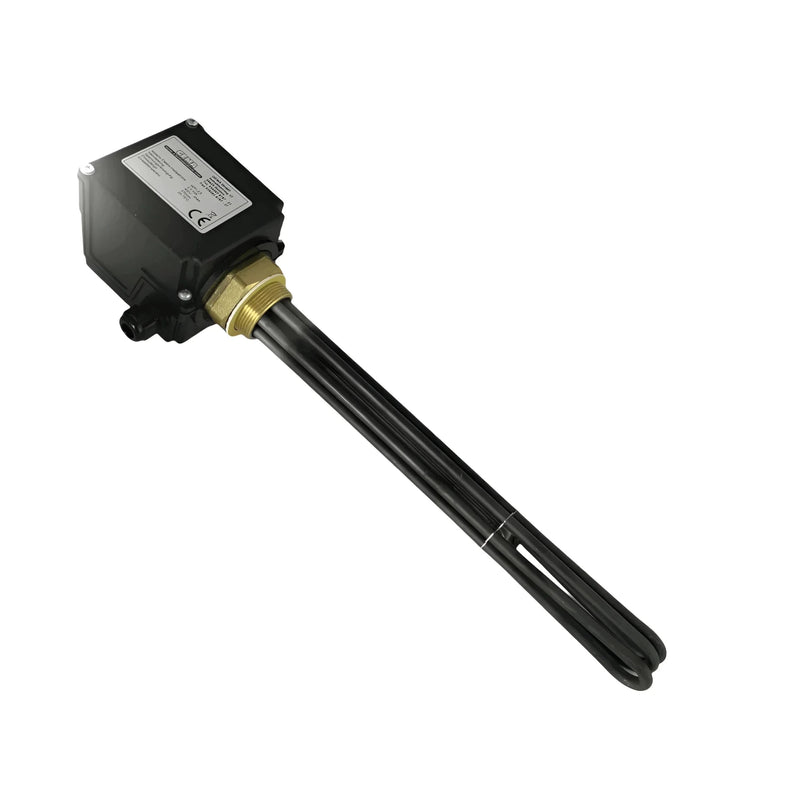

Heizelement verwarmingspatroon 9 kW AG 1 ½" met isolatiescheiding noodverwarming

Heizpatrone 9 kW AG 1½" – Elektrische verwarmingselement met isolatiescheiding

Toepassingsgebieden en compatibiliteit

De Heizpatrone 9 kW AG 1½" is ideaal geschikt voor buffervaten, drinkwateropslagvaten en zonneboilers, waarin water of geëmailleerde tanks verwarmd moeten worden. Dankzij de standaard aansluiting 1½" AG past het elektrische verwarmingselement probleemloos in de gangbare vataansluitingen.

Of het nu gaat om het verwarmingssysteem, voor naverwarming door zonne-energie of voor de bereiding van warm tapwater – dit verwarmingselement biedt een veelzijdige oplossing voor particuliere en commerciële toepassingen.

Prestatiegegevens en techniek

Met een nominaal vermogen van 9 kW levert het verwarmingselement een hoge warmte-energie bij een bedrijfsspanning van 3~400 V. De inbouwlengte bedraagt 720 mm, waarbij ongeveer 120 mm vanaf het afdichtvlak onverwarmd blijft om temperatuurschade aan de vataansluiting te voorkomen.

De traploze temperatuurinstelling van 30–75 °C maakt een precieze regeling van de watertemperatuur mogelijk en draagt bij aan de energie-efficiëntie van het gehele systeem.

Thermostaten en veiligheid

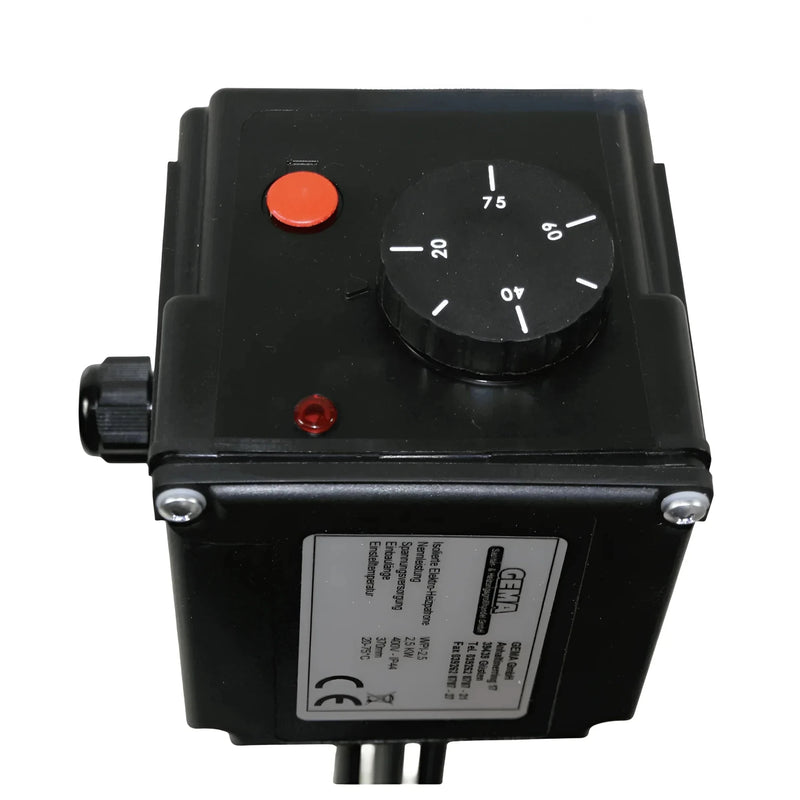

De geïntegreerde regelaar maakt een comfortabele aanpassing van de streeftemperatuur mogelijk. Daarnaast is een vast ingestelde veiligheidstemperatuurbegrenzer (STB) bij 98 °C geïnstalleerd, die oververhitting betrouwbaar voorkomt en zo de hoogste bedrijfsveiligheid garandeert.

Materialen en corrosiebescherming

De Heizpatrone beschikt over een isolatiescheiding, die corrosie tussen het elektrische verwarmingselement en water voorkomt. De mantelbuis bestaat uit Incoloy 825 (materiaal 2.4858), dat een uitstekende weerstand biedt tegen agressieve media.

Schroefkop van messing en een robuuste behuizing van ABS-kunststof maken de hoogwaardige verwerking compleet en garanderen een lange levensduur, ook bij continu bedrijf.

Installatie en bedieningscomfort

Dankzij beschermingsklasse IP54 is het verwarmingselement beschermd tegen spatwater en geschikt voor gebruik in vochtige omgevingen. De eenvoudige montage in de bestaande 1½" AG-aansluiting maakt snelle installatie en probleemloze vervanging van oude verwarmingselementen mogelijk.

Technische gegevens

• Vermogen: 9.000 Watt
• Spanning: 400V
• Toepassing: geëmailleerde tanks
• onverwarmde lengte: 120 mm
• Inbouwlengte: 720 mm
• Beschermingsklasse: IP54
• max. bedrijfsdruk: 10 bar
• Temperatuurregeling: 30 - 75 °C
• Veiligheidstemperatuurbegrenzer: 98 °C
• Aansluiting: 1 1/2" AG

Leveringsomvang

• 1 x Verwarmingselement 9 kW
• 1 x Plat pakking
• Montage- & bedieningshandleiding

Download

• Datasheet
• Bedieningshandleiding
