FüllCombi BA 6628 – Station de remplissage et de remplissage automatique pour installations de chauffage central à eau chaude
Brève description
Le FüllCombi BA 6628 est un appareil de remplissage et de remplissage compact spécialement développé pour les systèmes de chauffage central à eau chaude conformément à la norme DIN EN 12828. Il permet un raccordement permanent à la conduite d'eau potable conformément à la norme DIN EN 1717 et remplace l'ancien raccord de tuyau.
Fonction et domaine d'application
Lors du remplissage, l'unité intégrée surveille la pression d'alimentation ; Si celle-ci descend en dessous de la pression du système de chauffage pendant le processus de remplissage, le séparateur système BA intégré (homologué jusqu'à la catégorie de liquide 4) empêche l'eau de chauffage de refluer dans la conduite d'eau potable. Le FüllCombi est donc idéal pour les bâtiments résidentiels, les propriétés commerciales et les petits systèmes de chauffage où des processus de remplissage conformes aux normes et sûrs sont requis.
Avantages

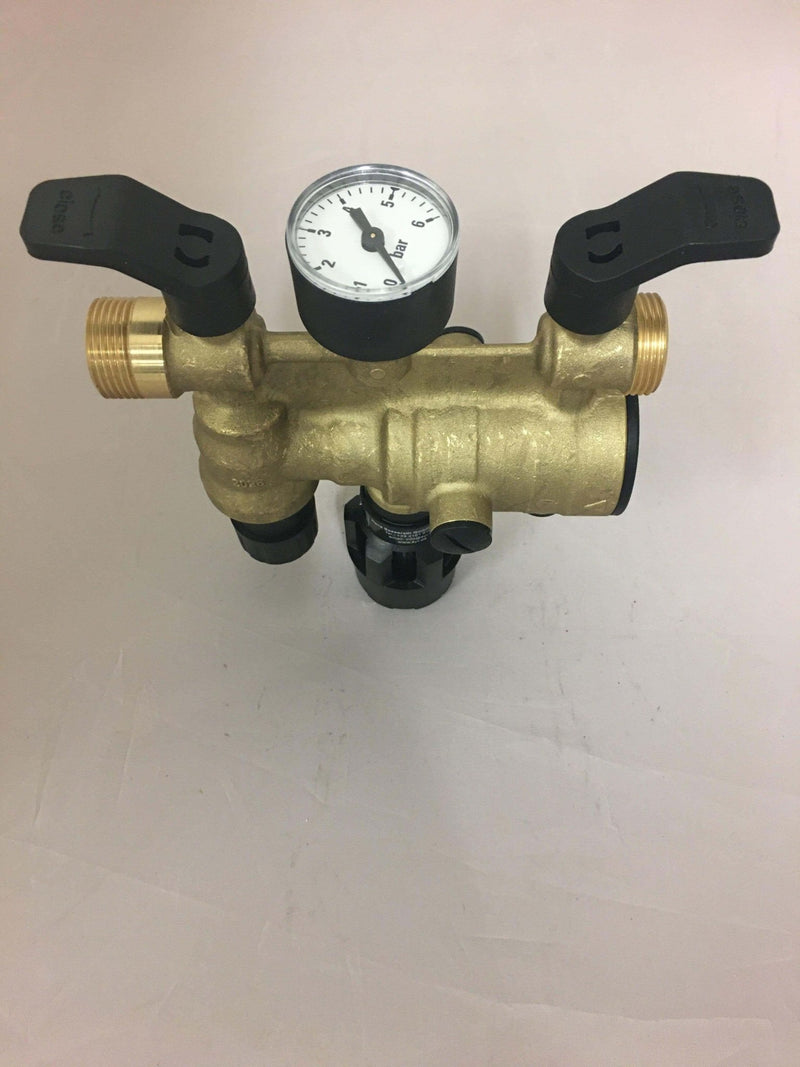

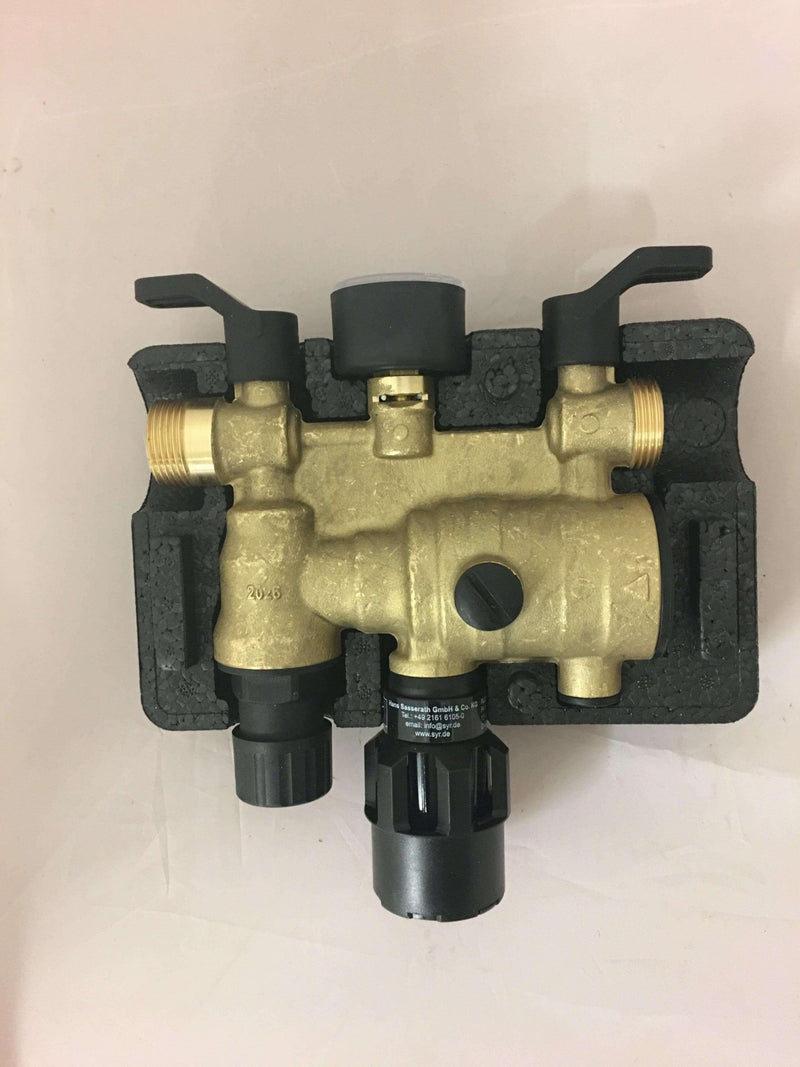

La combinaison d'un dispositif d'arrêt, d'un réducteur de pression, d'un manomètre, d'un séparateur du système BA et d'un raccordement des eaux usées offre une solution entièrement conforme aux normes dans un seul appareil. Un raccordement permanent à l'installation d'eau potable est possible, même si l'eau de chauffage contient des inhibiteurs (agents anticorrosion et antigel). Une fois le processus de remplissage terminé, nous vous recommandons de fermer la barrière pour des raisons de sécurité.
Données techniques
Pression de service : max. 10 bar
Température de fonctionnement : max. 30 °C (entrée), max. 65 °C (sortie)
Position de montage : horizontale, raccordement de l'entonnoir vers le bas
Pression de sortie : 0,5 - 4 bar (réglage d'usine : 1,5 bar)
Milieu : eau potable
Débit de remplissage : 1,35 m³/h à Δp 1,5 barre
Taille de connexion : DN 20
Installation et application
Le FüllCombi doit être installé horizontalement avec le raccord de l'entonnoir orienté vers le bas. Il est raccordé en permanence à la conduite d'eau potable et remplace les solutions de tuyaux temporaires. La pression de sortie est réglée en usine à 1,5 bar, mais peut être ajustée dans la plage autorisée.
Sécurité et maintenance
Le séparateur système intégré BA assure une protection fiable de l'installation d'eau potable, même en cas de risques de reflux jusqu'à la catégorie de liquide 4. La vanne d'arrêt doit être refermée après chaque remplissage. Des inspections visuelles régulières et des contrôles fonctionnels (manomètre, fuites, raccordement aux eaux usées) prolongent la durée de vie et garantissent le respect des normes.
Contenu de la livraison & Notes

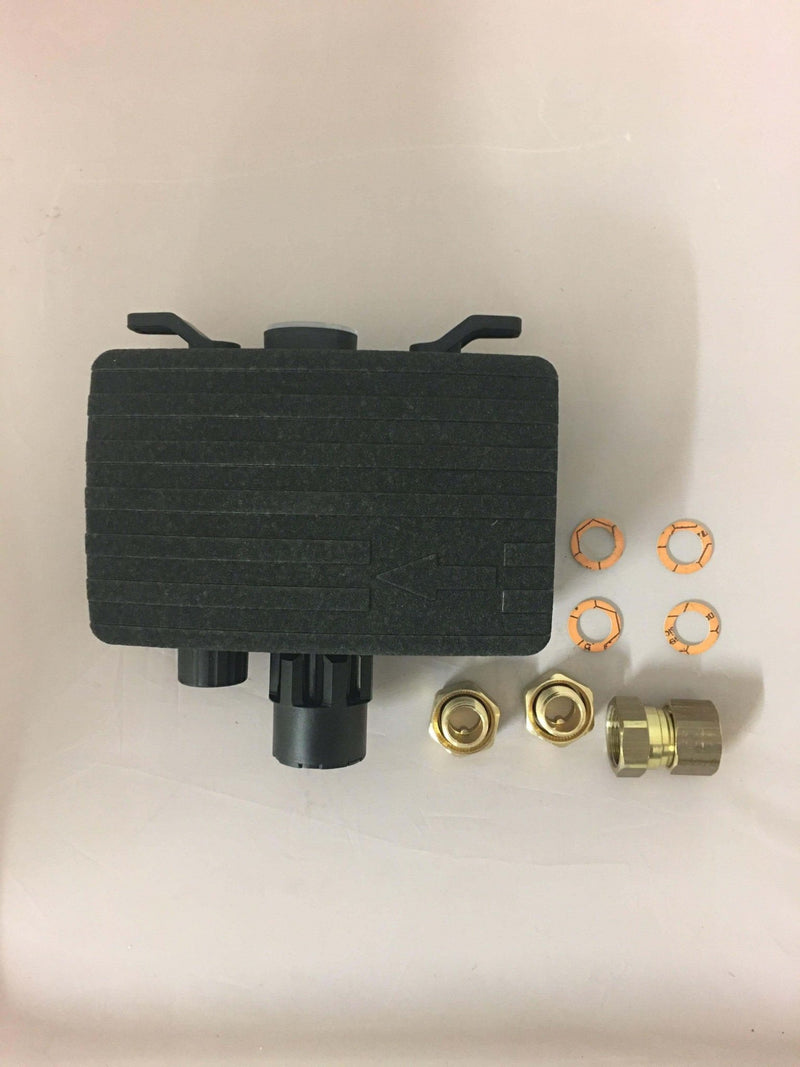

Le FüllCombi BA 6628 contient tous les composants mentionnés : arrêt, réducteur de pression, manomètre, séparateur de système BA et raccordement des eaux usées. Avant l'installation, les réglementations locales et les spécifications des normes DIN EN 12828 et DIN EN 1717 doivent être respectées ; En cas de doute, nous vous recommandons de consulter un spécialiste.
